Comment coter dans Sketchup ?

Comment coter dans Sketchup ?

Alors vous venez certainement de finir une modélisation et vous avez besoin d’en sortir les cotes ? Dans cet article, je vous explique comment coter un fichier dans SketchUp.

Activer l’outil Cotation :

Tout d’abord, vous avez besoin de l’outil cotation Sketchup comment coter cotation cotations.

Et si vous êtes sur PC et vous ne le trouvez pas : Affichage > Barre d’outil > Activez les outils de Construction.

En revanche sous Mac OS, si vous ne trouvez pas l’outil : Clic droit sur la barre d’outil (Dans le gris)> Personnaliser la barre d’outil > Faites glisser l’outil dans la barre d’outil.

Utiliser l’outil Cotation :

En fait, grâce à l’outil Cotation, vous avez la possibilité d’afficher des cotations.

  1. Cliquez sur l’outil Cotation. Sketchup comment coter cotation cotations
  2. Cliquez sur l’extrémité de la longueur que vous souhaitez afficher.
  3. Puis cliquez sur l’autre extrémité.

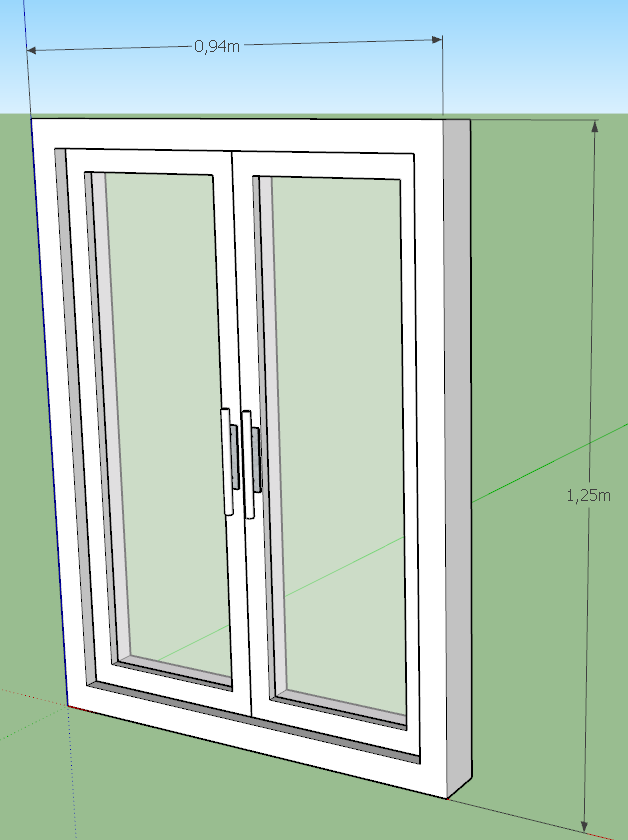

  4. Maintenant, une cote devrait être tirée.
  5. Avec l’outil DéplacerSketchup comment coter cotation cotations, venez déplacer cette cotation là où elle vous gêne le moins.

Sketchup comment coter cotation cotationsNote : Mettez toutes vos cotes sur un calque Cotations. Ainsi, vous avez le choix de les masquer pour éviter que cela ne vous dérange.

Si vous souhaitez changer la couleur, la taille ou la police de cette cote je vous invite à aller lire les articles sur le sujet.

Maintenant que vous savez comment coter un objet dans SketchUp, consultez le plan du site pour aller encore plus loin.

Et je vous dis à bientôt sur Apprendre-SketchUp.
